672597.009.89

PLANOX

672597.009.89

Serie
PLANOX
Tipo de montaje
montaje en superficie de techos, cable o cadena de suspensión, montaje en superficie de la pared
Color
gris
Número Europeo de Artículo EAN
4051859915560

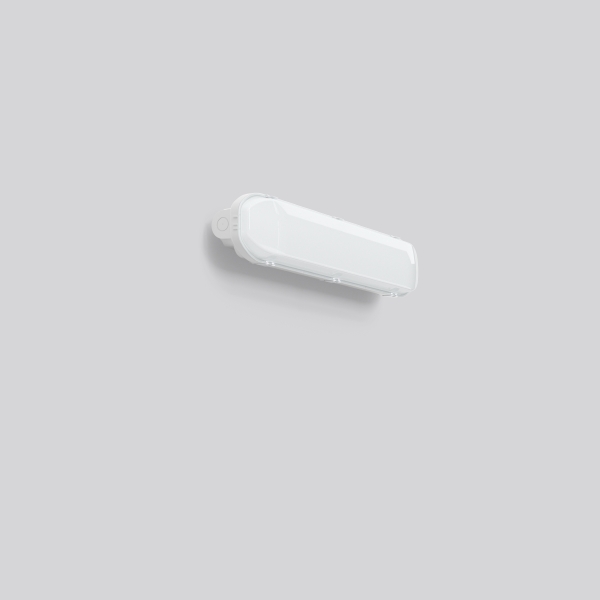

Luminaria de cubeta clásica para zonas húmedas con estructura de dos piezas.Para iluminación de emergencia. Carcasa de material sintético (policarbonato), resistente a golpes y rayos UV. Junta de silicona inyectada con mayor resistencia incluso en condiciones extremas. Difusor de material sintético opalino resistente a golpes (policarbonato) con una excelente transmisión de la luz de hasta el 90%. Fijación del difusor con clips de acero inoxidable para facilitar montaje y abertura. Distribución simétrica. Iluminación homogénea. Instalación flexible y sencilla gracias a las grapas desplazables de fijación rápida de acero inoxidable y al difusor con bandeja de componentes integrada, así como a la entrada de cables variable (frontal o trasera). Apto para montaje en superficie de techos, cable o cadena de suspensión, montaje en superficie de la pared. Incluido en el suminsitro: soporte para montaje en techos y pareces y accesorio triangular para el montaje en suspensión, ambos de acero inoxidable. Equipo incluido. Para la conexión a la alimentación de emergencia. Con módulo de monitorización AC-Control para las instalaciones de batería central Luxifair.

Datos técnicos

Electrotecnia:

Potencia del sistema
23 W
Rendimiento de la luminaria
135 lm/W
Engranaje de control
Convertidor
Tensión
220 - 240 V / 0 Hz, 50 Hz, 60 Hz
potencia del sistema, emergencia
8 W
luminarias en el fusible B10A
20
luminarias en el fusible B16A
33
luminarias en el fusible C10A
34
luminarias en el fusible C16A
56
Corriente de conexión / Tiempo de conexión
17 A / 244 µs
Coeficiente de distorsión armónica total (THD)
17 %
Factor de potencia
0,88

Técnica de iluminación:

Temperatura de color
4.000 K
Flujo luminoso nominal
3.100 lm
índice de deslumbramiento UGR 1
26
ángulo de abertura en combinación 1
130° / 110°
ángulo de abertura en combinación 1 Up
180° / 180°

Autorizaciones:

ULOR
7,8
CIE Flux Code / CEN Flux Code
42 72 91 92 100
Tipo de protección
IP 66
Clase de protección
I
Ensayo del hilo incandescente
850°C - 30 segundos
Resistencia al impacto
IK08 (5 Joule)
Marcas de seguridad
Signo D
Temperatura ambiente mínima
-10 °C
Temperatura ambiente máxima
35 °C
Marca de conformidad
CE, EAC
Energieeffizienzklasse 2019/2015
D
conexión permanente / mantenida
=> -10 °C ... + 35 °C

Lámparas:

Lámpara
LED
Enchufe
sin portalámparas
Temperatura de color
4000K
Índice de reproducción cromática CRI
80
Vida útil
100000 h
seguridad fotobiológica conforme a EN 62471
Grupo de riesgo 1

Medidas y pesos:

Longitud L
615 mm
Anchura B
102 mm
Altura H
85 mm
Peso
1,2 kg
dibujos acotados - imprimir

Alumbrado de emergencia:

tipo constructivo: luminaria de emergencia
Alimentación central de emergencia
modelo de acumulador
sin batería
modo de servicio
conexión permanente
Control
Luxifair AC-Control
Flujo luminoso luminaria red/emergencia
800 lm

Cálculo de iluminación

El cálculo de iluminación en línea está pensado sólo para un cálculo rápido, por lo tanto, los resultados pueden no ser vinculantes.

Maintenance factor: 0,8

Standard luminaires

451230.009 451230.009 equal standard luminaire
