985644

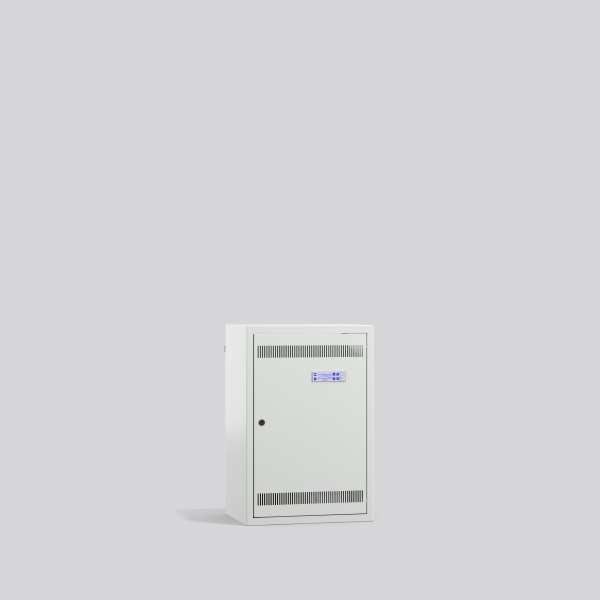

RZB Luxifair Slimline

985644

Serie
RZB Luxifair Slimline
Tipo de montaje
de pie
Color
gris
Número Europeo de Artículo EAN
4051859707981

Sistema centralizado de baterías (CPS) para servicio mixto de todos los tipos de conexión dentro de un circuito eléctrico. Escalabilidad sencilla de los sistemas gracias a su diseño modular. Opcionalmente: control de luminarias individuales en servicio mixto o control de circuitos eléctricos por cada circuito terminal. Para localizar inequívocamente las luminarias conectadas, se puede asignar a cada luminaria un punto de ubicación que se indica, en caso de avería, en texto legible. La línea "Powerline Kommunikation" transmite la comunicación entre la instalación y las luminarias. No se requieren líneas bus hacia las luminarias. A través de las entradas digitales incluidas de serie se pueden disparar diferentes conmutaciones y transmitir avisos, vía los relés de conmutación sin potencial, a un sistema superior de domótica o un panel de notificación. Mantenimiento automático de un libro detallado de inspecciones de la instalación. 8 entradas programables y 4 relés de señalización para interfaz ZLT (operativo, avería, servicio con baterías y configurable), 1 salida bus para módulos externos. Caja: chapa de acero galvanizado, gris claro (RAL 7035). gozne de la puerta: a la derecha. Entrada de cables desde arriba. Con el armario de baterías opcional, el sistema Slimline se convierte en un sistema centralizado de baterías en una caja autoportante de 1.800 mm de altura con 3 compartimentos, que se suministra completamente montado.

Datos técnicos

Electrotecnia:

Tensión
400 V / 50 Hz

Autorizaciones:

Tipo de protección
IP 20
Clase de protección
I

Medidas y pesos:

Longitud L
500 mm
Anchura B
600 mm
Altura H
900 mm
Peso
90 kg
dibujos acotados - imprimir

Alumbrado de emergencia:

Control
Luxifair AC-Control
Estructura del Sistema
modular
Corriente de carga
2 A
Número de circuitos de Salida
12
Capacidad de conexión máxima por circuito
580 W
Número máximo de luminarias por circuito
20
Control de Luz
control de luminarias individuales, Control de circuitos eléctricos
Funcionamiento Combinado
Si
Número de módulos de circuito terminal
3
Modos de conmutación de los Circuitos finales
Conexión de emergencia, Conexión permanente, Conexión permanente
Potencia de conmutación máxima
2.000 W
Potencia de conmutación máxima
2.000 VA
Tensión nominal de la batería
216 V
Voltaje de Salida
AC 230 V
Tensión de salida de emergencia local
AC 230 V
Tensión de salida global de emergencia
DC 216 V
Voltaje de Entrada
AC 230 V
Bornes de conexión (alimentación)
16 mm²
Bornes de conexión máx. (circuitos terminales)
2,5 mm²
Entrada de Conmutación
1
Función del interruptor automático
1

Descargas

Hojas de datos

Declaración de conformidad

Instrucciones de manejo

    Distribución de la intensidad luminosa

      Textos de especificación

      Accesorios

      985730 985730 H 900, B 600, T 500 Armario de baterías, 3 baldas en reja
      67000.0.158SET 67000.0.158SET L 181, B 78, H 167 18 x batería de Pb 12V/17Ah, Potencia incl. 25% de envejecimiento: 2102 W / 1h, 820 W / 3h, 331 W / 8h
      67000.0.94SET 67000.0.94SET L 166, B 175, H 125 18 x batería de Pb 12V/24Ah, Potencia incl. 25% de envejecimiento: 2736 W / 1h, 1094 W / 3h, 475 W / 8h
      67000.0.95SET 67000.0.95SET L 165, B 125, H 175 18 x batería de Pb 12V/28Ah, Potencia incl. 25% de envejecimiento: 3254 W / 1h, 1368 W / 3h, 590 W / 8h
      67000.0.96SET 67000.0.96SET L 195, B 130, H 168 18 x batería de Pb 12V/33Ah, Potencia incl. 25% de envejecimiento: 3600 W / 1h, 1555 W / 3h, 679 W / 8h
      67000.0.97SET 67000.0.97SET L 197, B 165, H 170 18 x batería de Pb 12V/45Ah, Potencia incl. 25% de envejecimiento: 4464 W / 1h, 1958 W / 3h, 907 W / 8h
      985540 985540 software PC de visualización PROvisu
      985578 985578 L 290, B 80, H 315 sin memoria externa USB
      985578.1 985578.1 L 290, B 80, H 315 con memoria externa USB
      99350.3 99350.3 D 40 Rótulo de identificación para circuito eléctrico, 3 partes, 10 piezas por hoja

      Módulos y componentes

      985402.1 985402.1 L 131, B 30, H 240 Panel de notificación con interruptor de llave
      09-6302.0177 09-6302.0177 L 87, B 18, H 65 relé de control de la red trifásica con función test
      985487 985487 L 81, B 33, H 24 Módulo de direccionamiento AC-Control
      985526 985526 L 81, B 33, H 24 Módulo de direccionamiento AC-Control DALI
      985497 985497 L 58, B 34, H 85 Controlador digital de la red-bus, para montaje en carril DIN
      981352.002 981352.002 L 82, B 30, H 21 E-Switch, Dispositivo separador electrónico para montaje en luminarias
      09-6230.000 09-6230.000 L 175, B 42, H 33 UE-DIM, Dispositivo separador electrónico para regular la intensidad de luz
      985843 985843 L 66, B 105, H 90 IOM 24 Modul, incorporado en el sistema centralizado de baterías RZB Luxifair
      985845 985845 L 66, B 105, H 90 IOM 24 Modul, para montaje sobre riel de perfil de sombrero, a cargo del cliente
      985844 985844 L 66, B 105, H 90 IOM 230 Modul, incorporado en el sistema centralizado de baterías RZB Luxifair
      985846 985846 L 66, B 105, H 90 IOM 230 Modul, para montaje sobre riel de perfil de sombrero, a cargo del cliente
      985849 985849 L 105, B 90, H 62 Módulo WEB, incorporado en el sistema centralizado de baterías RZB Luxifair
      985850 985850 L 66, B 105, H 90 Módulo MEM, incorporado en el sistema centralizado de baterías RZB Luxifair
      985474 985474 L 81, B 81, H 6, HE 40 Mikro Meldetableau mit Schlüsselschalter, Unterputz
      985543 985543 L 81, B 81, H 51 Mikro Meldetableau mit Schlüsselschalter, Aufputz

      Ampliaciones / Recargos

      985847 suministro de corriente adicional para módulos externos
      985848 posición vacía para módulo de circuito eléctrico (SKM), precableado
      985854 L 5000D 6 Sonda de temperatura para la carga con control de temperatura Typ PT100
      985856 transformador de carga, 5 A
      985859 dispositivo de conmutación 5.200 VA
      985860 dispositivo de conmutación 9.200 VA
