612202.0031.1.76

MINGATA midi

612202.0031.1.76

  • 612202.0031.1.76
  • 612202.004.1.76
Red DotiF AwardDesignpreis Deutschland
Serie
MINGATA midi
Tipo de montaje
montaje del mástil
Color
antracita metalizado
Número Europeo de Artículo EAN
4051859374602

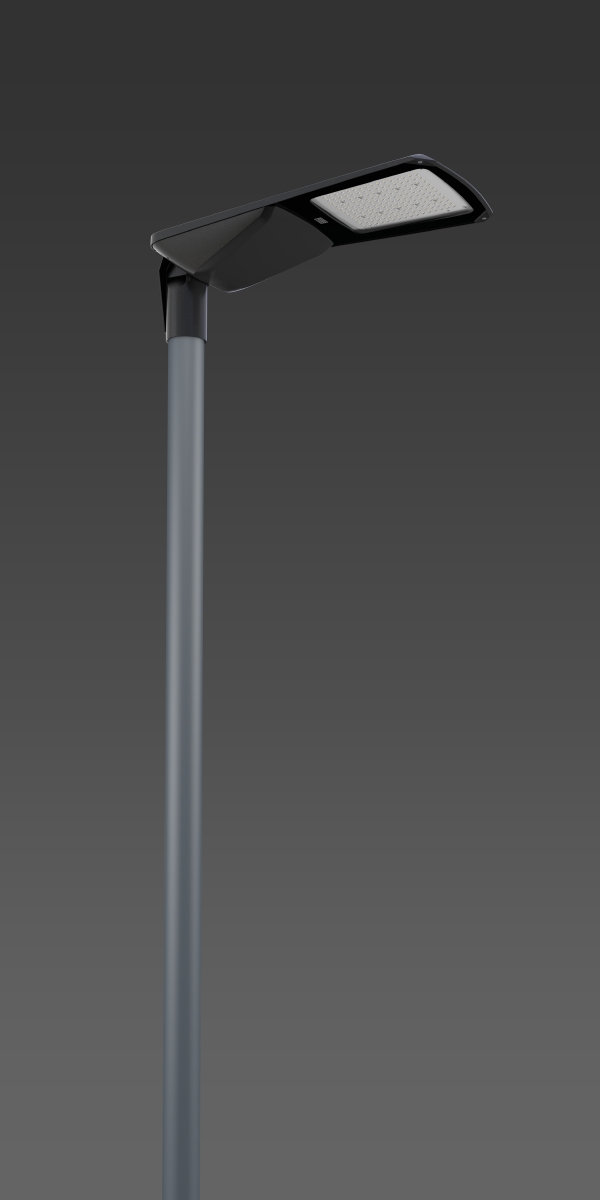

Luminaria funcional con diseño moderno, montada encima del poste o lateralmente con brazo. Carcasa de aluminio inyectado revestido al polvo, resistente a la corrosión y al agua de mar. Adaptador de poste con guía de cables integrada y tornillos de acero inoxidable De serie con válvula protectora para evitar la condensación de agua. Difusor de vidrio de seguridad templado (ESG) claro. Distribución de luz asimétrica para las clases de alumbrado M, P y C. Luminarias para poste Ø 42 mm. Mantenimiento / reemplazo sin herramientas gracias al sistema de bloqueo excéntrico con desconexión automática y sistema de bloqueo híbrido. Suministro completo con línea de conexión 4 x 1,0 mm², longitud 8 m.

Datos técnicos

Electrotecnia:

Potencia del sistema
84 W
Rendimiento de la luminaria
143 lm/W
Engranaje de control
DALI
Tensión
220 - 240 V / 50 - 60 Hz
luminarias en el fusible B10A
7
luminarias en el fusible B16A
11
Corriente de conexión / Tiempo de conexión
65 A / 160 µs
Coeficiente de distorsión armónica total (THD)
10 %
Factor de potencia
0,95

Técnica de iluminación:

Temperatura de color
4.000 K
Flujo luminoso nominal
12.000 lm
índice de deslumbramiento UGR 1
37,8
ángulo de abertura en combinación 1
76° / 48° / 76° / 1°
ángulo de abertura en combinación 1 Up
0°

Autorizaciones:

CIE Flux Code / CEN Flux Code
40 76 97 100 100
Tipo de protección
IP 66
Clase de protección
II
Ensayo del hilo incandescente
960°C - 30 segundos
Resistencia al impacto
IK08 (5 Joule)
Marcas de seguridad
signo F
Temperatura ambiente mínima
-20 °C
Temperatura ambiente máxima
50 °C
Marca de conformidad
CE, EAC
Energieeffizienzklasse 2019/2015
D
conexión de emergencia / no mantenido
Umgebungstemperatur /
temperature ambiente
=> -20 °C ... + 50 °C

Lámparas:

Lámpara
LED
Enchufe
sin portalámparas
Temperatura de color
4000K
Índice de reproducción cromática CRI
70
Tolerancia cromática
3
Vida útil
100000 h (L80/B50)
seguridad fotobiológica conforme a EN 62471
Grupo de riesgo 1

Medidas y pesos:

Longitud L
700 mm
Anchura B
340 mm
Altura H
100 mm
Peso
7,8 kg
dibujos acotados - imprimir

Cálculo de iluminación

El cálculo de iluminación en línea está pensado sólo para un cálculo rápido, por lo tanto, los resultados pueden no ser vinculantes.

Maintenance factor: 0,8

Accesorios

982562.000 982562.000 L 43, B 76, H 95 Para reducir el diámetro en punta de Ø 76 mm a Ø 60 mm
982588.000 982588.000 L 1015, B 90, H 250 Brazo para poste para 2 luminarias, sin barnizar
982589.000 982589.000 L 894, B 787, H 250 Brazo para poste para 3 luminarias, sin barnizar
982590.000 982590.000 L 1015, B 1015, H 250 Brazo para poste para 4 luminarias, sin barnizar
982591.000 982591.000 L 215, B 150, H 150 Brazo de pared, sin barnizar
61199.009 61199.009 L 265, B 72, H 75 Caja de paso de cables.
982591.0031 982591.0031 L 215, B 150, H 150 Brazo de pared, revestido al polvo
