641334.000.2

TERRA EDELSTAHL 190

641334.000.2

Serie
TERRA EDELSTAHL 190
Tipo de montaje
empotrado en el suelo
Color
acero inoxidable
Número Europeo de Artículo EAN
4051859701170

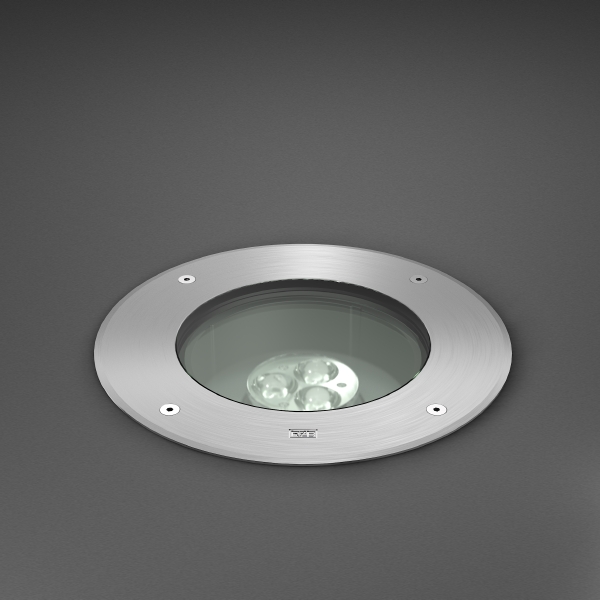

Luminaria empotrable en el suelo para zonas de peatones. Carcasa de duroplástico de resina epoxi, acero inoxidable y aluminio. Pantalla redonda de cierre, de acero inoxidable V4A pulido. Incluso durante el montaje, el espacio interior de la carcasa permanece sellado al nivel IP 68. Barrera de vapor integrada en la carcasa contra las condensaciones. Vidrio de seguridad ESG encastrado a ras, con pantalla secundaria de vidrio para obturar la caja. Óptica de refractor con LED de alto rendimiento. En las luminarias estancas instaladas, se puede ajustar la orientación hasta 15°, variando desde la vertical. Con línea de conexión H07RN8-F, L 500 mm. Uso obligatorio de caja de emportar, por favor solicítarla por separado.

Datos técnicos

Electrotecnia:

Potencia del sistema
12 W
Rendimiento de la luminaria
67 lm/W
Engranaje de control
Convertidor
Tensión
220 - 240 V / 0 Hz, 50 - 60 Hz
luminarias en el fusible B10A
17
luminarias en el fusible B16A
27
luminarias en el fusible C10A
28
luminarias en el fusible C16A
45
Corriente de conexión / Tiempo de conexión
27 A / 250 µs
Fluctuación ripple / Flicker
3 %
Factor de potencia
0,85

Técnica de iluminación:

Temperatura de color
2.700 K
Flujo luminoso nominal
800 lm
ángulo de abertura en combinación 1
0°
ángulo de abertura en combinación 1 Up
37°

Autorizaciones:

ULOR
100
CIE Flux Code / CEN Flux Code
0 0 0 0 100
Tipo de protección
IP 68
Clase de protección
II
Ensayo del hilo incandescente
750°C - 30 segundos
Resistencia al impacto
IK08 (5 Joule)
Marcas de seguridad
signo F
Temperatura ambiente mínima
-25 °C
Temperatura ambiente máxima
45 °C
Marca de conformidad
CE
Energieeffizienzklasse 2019/2015
F
conexión de emergencia / no mantenido
Umgebungstemperatur /
temperature ambiente
=> -25 °C ... + 45 °C
carga estática máxima
2.000 kg

Lámparas:

Lámpara
LED
Enchufe
sin portalámparas
Temperatura de color
2700K
Índice de reproducción cromática CRI
80
Tolerancia cromática
4
seguridad fotobiológica conforme a EN 62471
Grupo de riesgo 2

Medidas y pesos:

Diámetro D
190 mm
Altura H
1,5 mm
Diámetro de empotrado DA
175 mm
Altura de empotrado HE
200 mm
Altura de empotramiento de la luminaria HEL
160 mm
Peso
2,6 kg
dibujos acotados - imprimir

Accesorios

982089.003 982089.003 D 172, H 500 Cono empotrable de material sintético. Se puede acortar in situ.
982088.030 982088.030 D 132, H 12 Difusor de vidrio, antideslizante, con junta.
982399.003 982399.003 L 170, B 71, H 35 Distribuidor H IP 68
982398.003 982398.003 L 81, B 35, H 35 Conector, 5 polos, macho y hembra
