451236.009.1

PLANOX ECO

451236.009.1

Serie
PLANOX ECO
Tipo de montaje
montaje en superficie de techos, suspensión, montaje en superficie de la pared
Color
gris
Número Europeo de Artículo EAN
4051859849704

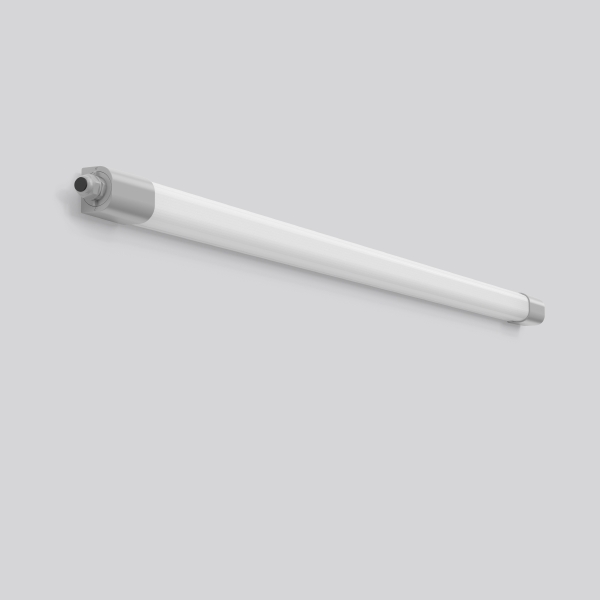

Luminaria estanca con carcasa delgada y plana. Partes laterales de policarbonato, gris, resistente a golpes. Difusor de material sintético (policarbonato) opalino, resistente a golpes. Difusor moldeado por extruido, con prisma interior y resistente a la radiación UV. Distribución simétrica. Iluminación homogénea. Parte de la luz dirigida hacia atrás para iluminar el techo. Instalación flexible gracias al soporte de montaje desplazable. Ideal para el cambio de luminaria. Incluido en el suminsitro: soporte para montaje en techos y pareces y accesorio triangular para el montaje en suspensión, ambos de acero inoxidable. Equipo encapsulado, integrado y unido con el difusor y el elemento lateral. Luminaria que incluye cableado de paso de 4 polos para conectar en serie varias luminarias. Confortable entrada de cables a través de racores atornillados. Instalación sencilla mediante cierre roscado en ambos extremos. MultiLumen: Configuración del flujo luminoso en 3 niveles. Configuración de fábrica: nivel de flujo luminoso más alto. Luminarias con temperatura superficial limitada, conforme a la norma DIN EN 60598-2-24. Para entornos polvorientos donde se puedan dar deposiciones de polvo conductible sobre las luminarias. Aprobado para su uso en la industria alimentaria y de bebidas.

Datos técnicos

Electrotecnia:

Potencia del sistema
32 W
Rendimiento de la luminaria
147 lm/W
potencia de referencia 2
47 W
Rendimiento luminoso 2
143 lm/W
potencia de referencia 3
62 W
Rendimiento luminoso 3
139 lm/W
Engranaje de control
Convertidor
Tensión
220 - 240 V / 50 Hz
luminarias en el fusible B10A
12
luminarias en el fusible B16A
19
luminarias en el fusible C10A
24
luminarias en el fusible C16A
38
Corriente de conexión / Tiempo de conexión
10 A / 480 µs
Coeficiente de distorsión armónica total (THD)
15 %
Factor de potencia
0,9

Técnica de iluminación:

Temperatura de color
3.000 K
Flujo luminoso nominal
4.700 lm
índice de deslumbramiento UGR 1
25
ángulo de abertura en combinación 1
180° / 111°
ángulo de abertura en combinación 1 Up
180° / 105°
Temperatura de color más similar 2
3.000 K
flujo luminoso de referencia 2
6.700 lm
índice de deslumbramiento UGR 2
26,2
Temperatura de color más similar 3
3.000 K
ángulo de abertura en combinación 2
180° / 111°
ángulo de abertura en combinación 2 Up
180° / 95°
flujo luminoso de referencia 3
8.600 lm
índice de deslumbramiento UGR 3
27,1
ángulo de abertura en combinación 3
180° / 111°
ángulo de abertura en combinación 3 Up
180° / 98°

Autorizaciones:

ULOR
21,9
CIE Flux Code / CEN Flux Code
36 64 86 78 100
Tipo de protección
IP 66
Clase de protección
II
Ensayo del hilo incandescente
850°C - 30 segundos
Resistencia al impacto
IK08 (5 Joule)
Marca de certificación
ENEC
Marcas de seguridad
Signo D
Temperatura ambiente mínima
-30 °C
Temperatura ambiente máxima
50 °C
Marca de conformidad
CE, EAC
Energieeffizienzklasse 2019/2015
D
conexión de emergencia / no mantenido
Umgebungstemperatur /
temperature ambiente
=> -30 °C ... + 50 °C

Lámparas:

Lámpara
LED
Enchufe
sin portalámparas
Temperatura de color
3000K
Índice de reproducción cromática CRI
80
Vida útil
50000 h (L80/B10)
seguridad fotobiológica conforme a EN 62471
Grupo de riesgo 0

Medidas y pesos:

Longitud L
1.680 mm
Anchura B
61 mm
Altura H
50 mm
Peso
1,09 kg
dibujos acotados - imprimir

Cálculo de iluminación

El cálculo de iluminación en línea está pensado sólo para un cálculo rápido, por lo tanto, los resultados pueden no ser vinculantes.

Grados de reflexión: 70 / 50 / 20

Accesorios

982430.000 982430.000 L 146, B 16, H 38
982179.009 982179.009 D 25, H 13

Piezas de recambio

982429.009 982429.009 Cierre roscado. D 44, H 41
